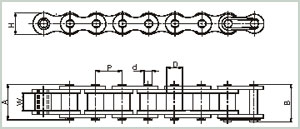

Single Strand
|
Intl Ref.
|
Diamond |
Pitch |
Width |
Roller |
Plate |
Bearing |
Width |
Width |
Transverse |
Tensile |
|
No. |
Chain |
|
between |
Dia |
Height |
Pin |
Over |
Over |
Pitch |
Strength |
| |
No. |
|
Inner |
|
|
Dia |
Bearing |
Joint |
|
|
| |
|
(P) |
Plates |
(D) |
(H) |
(d) |
Pin |
Fasteners |
|
|
| |
|
|
(W) |
(Max) |
(Max) |
(Max) |
(A) |
(B) |
(P1) |
Kgf |
| |
|
|
(Min) |
|
|
|
(Max) |
(Max) |
|
(Min) |
|
05B-1 |
D05B01SS01 |
8.00 |
3.00 |
5.00 |
7.10 |
2.31 |
8.60 |
11.70 |
- |
300 |
|
06B-1* |
D06101SS01 |
9.525 |
5.72 |
6.35 |
8.20 |
3.28 |
13.50 |
16.80 |
- |
650 |
|
08B-1 |
D08301SS01 |
12.70 |
7.75 |
8.51 |
11.80 |
4.45 |
17.00 |
20.90 |
- |
1200 |
|
10B-1 |
D10101SS01 |
15.875 |
9.65 |
10.16 |
14.70 |
5.08 |
19.60 |
23.70 |
- |
1450 |
|
12B-1 |
D12001SS01 |
19.05 |
11.68 |
12.07 |
16.10 |
5.72 |
22.70 |
27.30 |
- |
1700 |
|
16B-1 |
D160 01SS 01 |
25.40 |
17.02 |
15.88 |
21.00 |
8.27 |
36.10 |
41.50 |
- |
4000 |
Double Strand
|
06B-2* |
D06102SS01 |
9.525 |
5.72 |
6.35 |
8.20 |
3.28 |
23.80 |
27.10 |
10.24 |
1000 |
|
08B-2 |
D08302SS01 |
12.70 |
7.75 |
8.51 |
11.80 |
4.45 |
31.00 |
34.90 |
13.92 |
2160 |
|
10B-2 |
D10102SS01 |
15.875 |
9.65 |
10.16 |
14.70 |
5.08 |
36.20 |
40.30 |
16.59 |
2900 |
|
12B-2 |
D12002SS01 |
19.05 |
11.68 |
12.07 |
16.10 |
5.72 |
42.20 |
46.80 |
19.46 |
3800 |
|
16B-2 |
D160 02 SS 01 |
25.40 |
17.02 |
15.88 |
21.00 |
8.27 |
68.00 |
73.40 |
31.88 |
7590 |
Triple Strand
|
06B-3* |
D06103SS01 |
9.525 |
5.72 |
6.35 |
8.20 |
3.28 |
34.00 |
37.30 |
10.24 |
1820 |
|
08B-3 |
D08303SS01 |
12.70 |
7.75 |
8.51 |
11.80 |
4.45 |
44.90 |
48.80 |
13.92 |
3600 |
|
10B-3 |
D10103SS01 |
15.875 |
9.65 |
10.16 |
14.70 |
5.08 |
52.80 |
56.90 |
16.59 |
4300 |
|
12B-3 |
D12003SS01 |
19.05 |
11.68 |
12.07 |
16.10 |
5.72 |
61.70 |
66.30 |
19.46 |
5100 |
|
16B-3 |
D160 03 SS 01 |
25.40 |
17.02 |
15.88 |
21.00 |
8.27 |
99.90 |
105.30 |
31.88 |
11900 |
* Straight Contour
Note : Straight side Plate Stainless Steel Chains are also available.
Spares available for all models.
